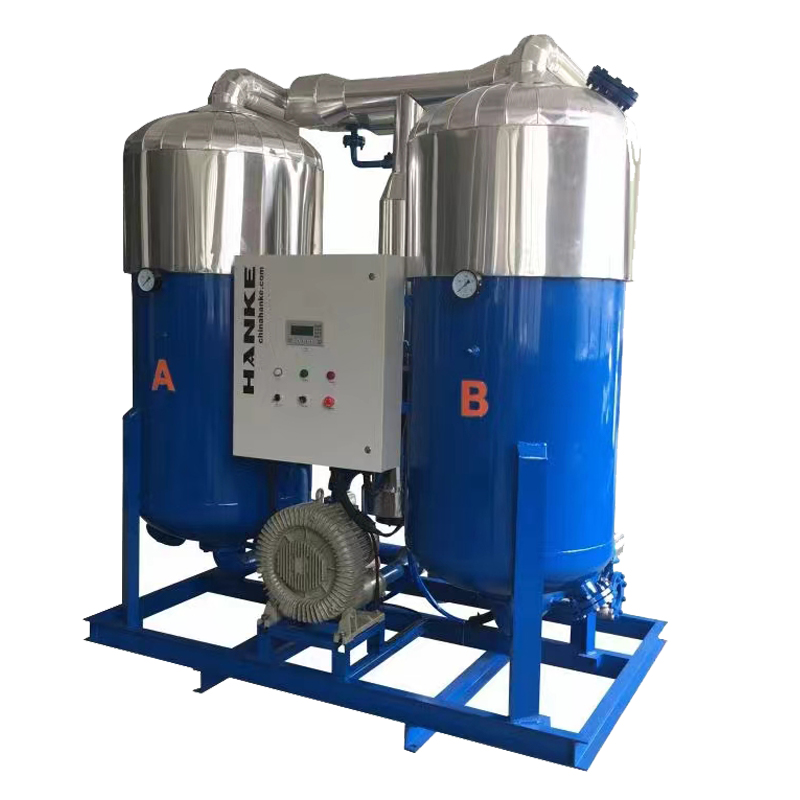

GHK系列鼓風再生吸附式壓縮空氣幹燥機
流量23m³/min至510m³/min
工況條件
-工作壓力：0.4-1.0Mpa
-壓力露點：-40℃
-再生氣量：1%
-切換時間：4小時
-系統壓降：≤0.021MPa
-幹燥劑：活性氧化鋁
-電壓：380v/3PH/50Hz
GHK系列是一種節能型壓縮空氣幹燥裝置，它采用環境空氣鼓風再生的工藝，可以節省傳統工藝再生所需的大量産品氣。
産品特點
-4小時長周期切換
-再生加熱使用環境空氣，具有節能優勢
-多重聯鎖保護、報警，大大提高裝置安全性、可靠性
-穩定的出口壓力露點，有效保證壓縮空氣氣體品質
| GHK系列技術參數表 | |||||||||
| 型号 | GHK-200 | GHK-250 | GHK-300 | GHK-400 | GHK-500 | GHK-600 | GHK-800 | GHK-1000 | |
| 流量（m³/min） | 23 | 27 | 34 | 45 | 55 | 65 | 87 | 110 | |
| 加熱功率（KW） | 15 | 18 | 24 | 32.4 | 42 | 48 | 64.8 | 81 | |
| 鼓風功率（KW） | 3.3 | 4.2 | 5.5 | 7.2 | 8.8 | 10.8 | 13.8 | 17.5 | |
| 尺寸 （mm） | L | 1560 | 1870 | 2090 | 2530 | 2750 | 2920 | 3040 | 3210 |
| W | 1630 | 1830 | 1990 | 2180 | 2390 | 2510 | 2780 | 2920 | |
| D | 2780 | 2880 | 3070 | 2920 | 3100 | 3080 | 3120 | 3200 | |
| 進出口尺寸 | DN65 | DN65 | DN80 | DN100 | DN100 | DN125 | DN150 | DN150 | |
| 理論重量（kg） | 1380 | 1720 | 2060 | 2750 | 3430 | 4120 | 5500 | 6300 | |
| GHK系列技術參數表 | |||||||||
| 型号 | GHK-1200 | GHK-1500 | GHK-2000 | GHK-2500 | GHK-3000 | GHK-3500 | GHK-4000 | GHK-5000 | |
| 流量（m³/min） | 130 | 160 | 210 | 260 | 320 | 360 | 410 | 510 | |
| 加熱功率（KW） | 95.4 | 119.7 | 162 | 205.2 | 240 | 285 | 318 | 398 | |
| 鼓風功率（KW） | 20.8 | 25.8 | 34.5 | 43.2 | 51.8 | 59.2 | 67.8 | 78.2 | |
| 尺寸 （mm） | L | 3380 | 3520 | 3680 | 3720 | 3820 | 3950 | 4520 | 5380 |
| W | 3080 | 3180 | 3320 | 3400 | 3480 | 3560 | 3720 | 3980 | |
| D | 3280 | 3410 | 3560 | 3640 | 3720 | 3810 | 3890 | 3970 | |
| 進出口尺寸 | DN150 | DN200 | DN200 | DN250 | DN250 | DN300 | DN300 | DN350 | |
| 理論重量（kg） | 7810 | 9200 | 11300 | 14000 | 14900 | 16200 | 17900 | 19200 | |
| 工作壓力修正參數 | |||||||||||||
| BAR | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| 系數1 | 0.85 | 0.93 | 1 | 1.06 | 1.11 | 1.15 | 1.18 | 1.2 | 1.22 | 1.24 | 1.25 | 1.26 | |
| 環境溫度修正參數 | |||||||||||||
| 環境溫度（℃） | 20 | 25 | 32 | 35 | 40 | 42 | |||||||
| 系數2 | 1.2 | 1.11 | 1 | 0.95 | 0.85 | 0.66 | |||||||
| 進氣溫度修正參數（标準型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||||
| 系數3 | 1.35 | 1.3 | 1.25 | 1.17 | 1.12 | 1.05 | 1 | 0.94 | 0.87 | ||||
| 壓力露點修正參數 | |||||||||||||
| 壓力露點（℃） | 3 | 5 | 7 | 9 | 10 | ||||||||
| 系數4 | 1 | 1.09 | 1.18 | 1.3 | 1.33 | ||||||||
