HF系列壓縮空氣過濾器
流量0.57m³/min至400m³/min
-空氣流通路徑擴大，空氣流通行程延長。

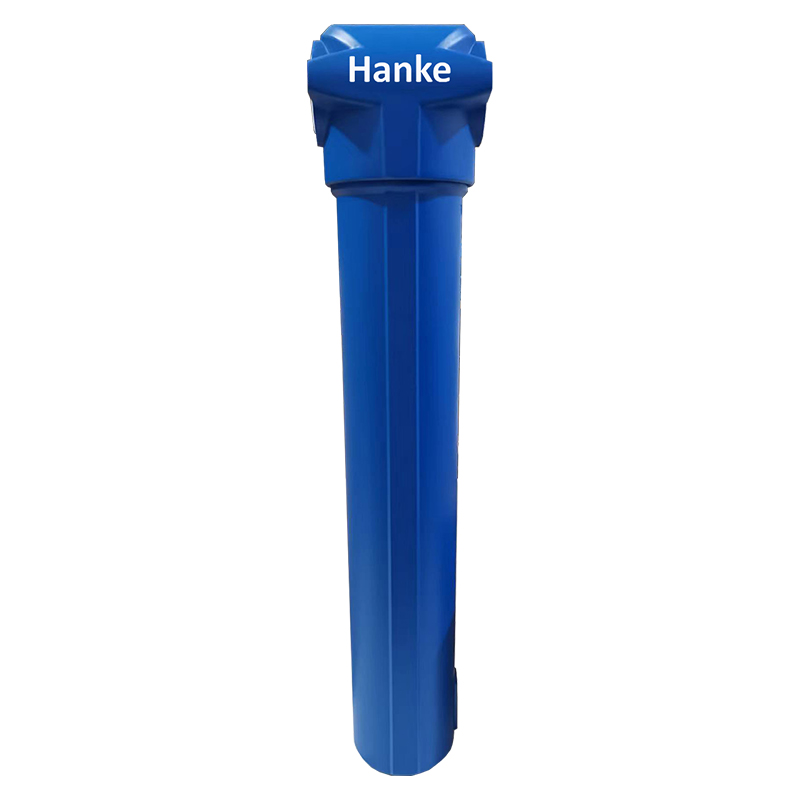

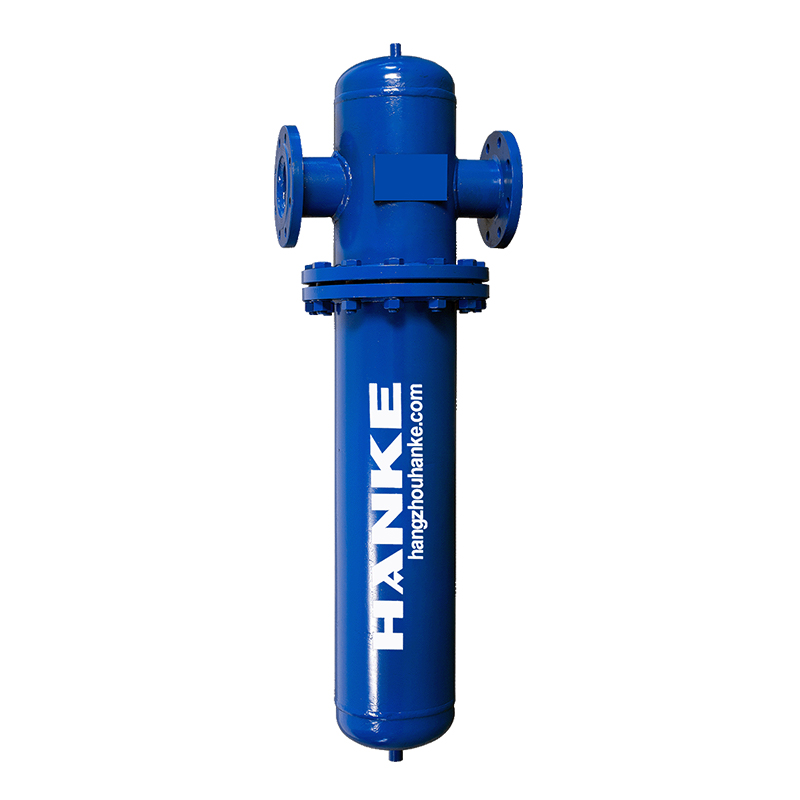

-優質耐用的鋁合金外殼（HF16至HF32）和符合國家壓力容器等級标準的碳鋼
材料（HF36至HF86）。
-外殼噴塗環氧樹脂粉末以提高耐用性和抗腐蝕性。
-過濾精度高，透氣性好，壓降少，使用壽命長的過濾器濾芯。
-性能可靠的自動排水裝置，優質品牌的手動球閥。
-方便直觀的直聯式壓差指示器（可選），可精确判斷濾芯的更換時間。
-進出口采用螺紋接口型（HF16至HF32）或法蘭接口型（HF36至HF86）。
-緊湊型的設計，減少維護所需要的空間。
11-濾除99％大量的液體
9級-濾除99％大量液體和3微米大小的凝聚物，5ppm最大殘留油分含量
7級-濾除液态水和油，可濾除小至1微米的固态顆粒，1ppm最大殘留油分含量
5級-濾除小至0.01微米的固态顆粒，0.01ppm最大殘留油分含量
3級-濾除小至0.01微米的固态顆粒，0.001ppm最大殘留油分含量
1級-濾除小至0.01微米的固态顆粒，0.003Ppm最大殘留油分含量（油氣狀）
（1級在額定運行條件下，設計壽命達到1000小時）
| HF系列技術參數表 | |||||||
| 過濾器型号 | 流量（m³/min） | 接口尺寸 | 高（mm） | 寬（mm） | 理論重量（kg） | 替換濾芯 | 數量 |
| HF[Grade]-12 | 0.57 | 1/2" | 281 | 105 | 3.6 | E[Grade]-12 | 1 |
| HF[Grade]-16 | 1 | 1/2" | 281 | 105 | 3.7 | E[Grade]-16 | 1 |
| HF[Grade]-20 | 1.72 | 1/2" | 340 | 105 | 3.9 | E[Grade]-20 | 1 |
| HF[Grade]-24 | 2.9 | 1" | 389 | 133 | 4.4 | E[Grade]-24 | 1 |
| HF[Grade]-28 | 4.9 | 1" | 497 | 133 | 4.6 | E[Grade]-28 | 1 |
| HF[Grade]-32 | 7.2 | 1-1/2" | 579 | 164 | 4.8 | E[Grade]-32 | 1 |
| HF[Grade]-36 | 11 | 1-1/2" | 693 | 164 | 5.1 | E[Grade]-36 | 1 |
| HF[Grade]-40 | 14 | 2-1/2" | 789 | 194 | 25 | E[Grade]-40 | 1 |
| DN65 | 1073 | 339 | 45 | ||||
| HF[Grade]-44 | 18 | 2-1/2" | 935 | 194 | 30 | E[Grade]-44 | 1 |
| DN65 | 1173 | 339 | 50 | ||||
| HF[Grade]-48 | 22 | 2-1/2" | 1091 | 194 | 40 | E[Grade]-48 | 1 |
| DN65或DN80 | 1273 | 339 | 55 | ||||
| HF[Grade]-54 | 29 | DN80 | 1163 | 450 | 66 | E[Grade]-40 | 2 |
| HF[Grade]-56 | 36 | DN100 | 1163 | 450 | 66 | E[Grade]-44 | 2 |
| HF[Grade]-58 | 44 | DN100 | 1263 | 450 | 81 | E[Grade]-48 | 2 |
| HF[Grade]-60 | 54 | DN125 | 1186 | 473 | 110 | E[Grade]-44 | 3 |
| HF[Grade]-62 | 66 | DN125 | 1186 | 473 | 110 | E[Grade]-48 | 3 |
| HF[Grade]-64 | 72 | DN125 | 1225 | 525 | 145 | E[Grade]-44 | 4 |
| HF[Grade]-68 | 89 | DN150 | 1225 | 525 | 160 | E[Grade]-44 | 5 |
| HF[Grade]-70 | 108 | DN150 | 1273 | 580 | 176 | E[Grade]-44 | 6 |
| HF[Grade]-71 | 126 | DN150 | 1347 | 670 | 240 | E[Grade]-44 | 7 |
| HF[Grade]-72 | 143 | DN150 | 1347 | 670 | 240 | E[Grade]-44 | 8 |
| HF[Grade]-76 | 197 | DN200 | 1470 | 880 | 281 | E[Grade]-44 | 11 |
| HF[Grade]-80 | 250 | DN250 | 1470 | 916 | 455 | E[Grade]-44 | 14 |
| HF[Grade]-84 | 340 | DN250 | 1730 | 1200 | 652 | E[Grade]-44 | 19 |
| HF[Grade]-86 | 400 | DN300 | 1820 | 1300 | 685 | E[Grade]-44 | 22 |
| 工作壓力修正參數 | |||||||||||||
| BAR | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| 系數1 | 0.85 | 0.93 | 1 | 1.06 | 1.11 | 1.15 | 1.18 | 1.2 | 1.22 | 1.24 | 1.25 | 1.26 | |
| 環境溫度修正參數 | |||||||||||||
| 環境溫度（℃） | 20 | 25 | 32 | 35 | 40 | 42 | |||||||
| 系數2 | 1.2 | 1.11 | 1 | 0.95 | 0.85 | 0.66 | |||||||
| 進氣溫度修正參數（标準型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||||
| 系數3 | 1.35 | 1.3 | 1.25 | 1.17 | 1.12 | 1.05 | 1 | 0.94 | 0.87 | ||||
| 壓力露點修正參數 | |||||||||||||
| 壓力露點（℃） | 3 | 5 | 7 | 9 | 10 | ||||||||
| 系數4 | 1 | 1.09 | 1.18 | 1.3 | 1.33 | ||||||||
