HKAC系列後部冷卻器
流量1.6m³/min至110m³/min
HKAC系列風冷型特點：
-設計緊湊，高效
-安裝方便
-使用壽命長，
适用于缺水地區。

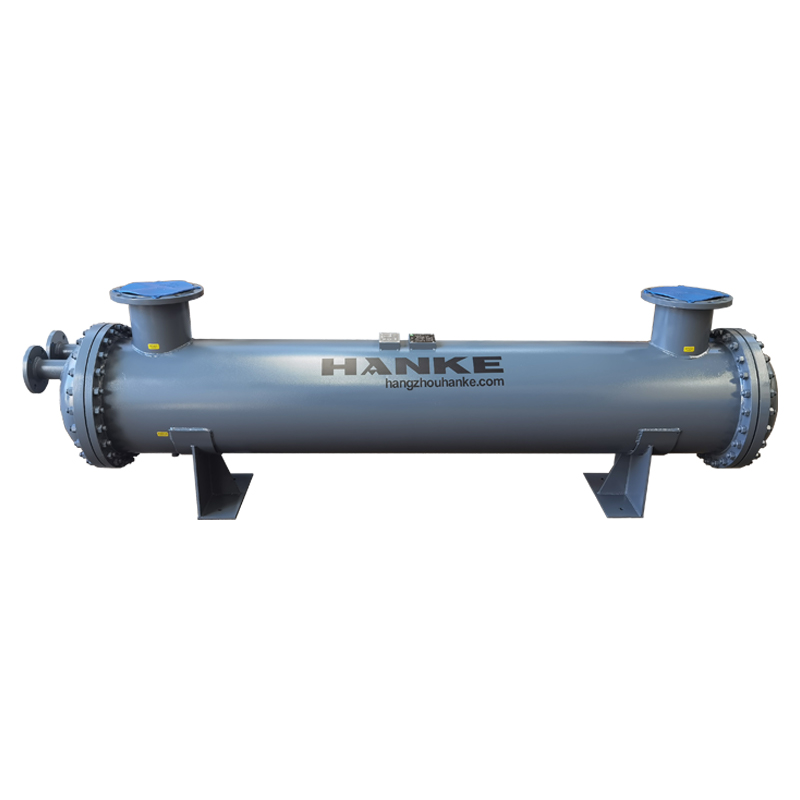

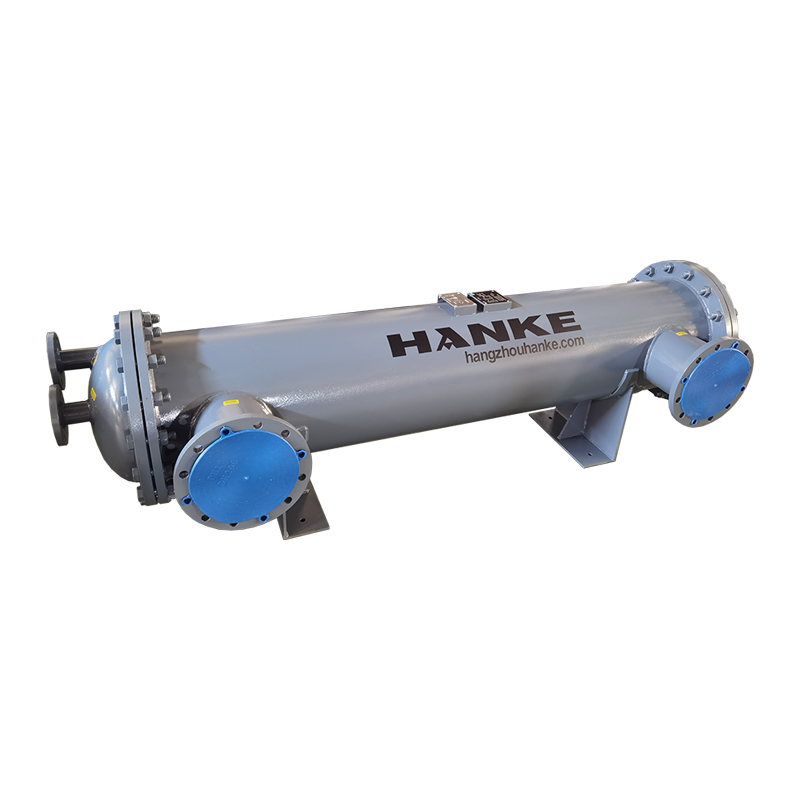

HKAC系列水冷型特點：
-新式管路設計，使用水作爲冷卻介質，确保高溫壓縮空氣可
以有效冷卻到所需溫度。
-設計緊湊
是高溫，高濕度，嚴重粉塵環境的理想選擇。
| HKAC系列技術參數表（風冷型） | |||||||||||||
| 型号 | HKAC-16A | HKAC-26A | HKAC-38A | HKAC-70A | HKAC-115A | HKAC-135A | HKAC-170A | HKAC-230A | HKAC-270A | HKAC-340A | HKAC-450A | ||
| 流量（m³/min） | 1.6 | 2.6 | 3.8 | 7 | 11.5 | 13.5 | 17 | 23 | 27 | 34 | 45 | ||
| 電源 | 220V/1PH/50HZ | 380V/3PH/50HZ | |||||||||||
| 長（mm） | 600 | 650 | 650 | 800 | 1180 | 1180 | 1500 | 1500 | 1670 | 1800 | 1880 | ||
| 寬（mm） | 200 | 200 | 250 | 270 | 270 | 270 | 340 | 340 | 340 | 400 | 400 | ||
| 高（mm） | 700 | 700 | 700 | 800 | 850 | 950 | 975 | 1020 | 1030 | 1150 | 1250 | ||
| 電機功率（W） | 50 | 90 | 90 | 120 | 300 | 300 | 360 | 360 | 500 | 900 | 900 | ||
| 空氣進出口接口 | ZG1" | ZG1" | ZG1" | ZG1-1/2" | ZG2" | ZG2" | DN65 | DN65 | DN65 | DN80 | DN100 | ||
HKAC系列技術參數表（水冷型） | |||||||||||||||||
| 型号 | HKAC-16W | HKAC-26W | HKAC-38W | HKAC-70W | HKAC-85W | HKAC-130W | HKAC-170W | HKAC-230W | HKAC-270W | HKAC-340W | HKAC-450W | HKAC-550W | HKAC-650W | HKAC-870W | HKAC-1100W | ||
| 流量（m³/min） | 1.6 | 2.6 | 3.8 | 7 | 8.5 | 13 | 17 | 23 | 27 | 34 | 45 | 55 | 65 | 87 | 110 | ||
| 寬（mm） | φ133 | φ159 | φ159 | φ219 | φ219 | φ219 | φ219 | φ245 | φ245 | φ245 | φ325 | φ325 | φ325 | φ377 | φ420 | ||
| 高（mm） | 1350 | 1320 | 1320 | 1320 | 1420 | 1620 | 1850 | 1850 | 1850 | 2050 | 1900 | 1950 | 2065 | 2175 | 2120 | ||
| 空氣進出口接口 | G1" | G1" | G1" | G1-1/2" | G1-1/2" | G2" | DN65 | DN80 | DN80 | DN80 | DN100 | DN100 | DN125 | DN150 | DN150 | ||
| 冷卻水進出口接口 | 1/2" | 3/4" | 3/4" | 1" | 1" | 1-1/2" | 2" | 2-1/2" | 2-1/2" | 3" | 3" | 3" | 4" | 4" | 4" | ||
| 冷卻水量（m³/h） | 0.45 | 0.96 | 1 | 1.96 | 2.62 | 4 | 5.2 | 7 | 8.1 | 10.5 | 13 | 16 | 20 | 26 | 34 | ||
| 工作壓力修正參數 | |||||||||||||
| BAR | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| 系數1 | 0.85 | 0.93 | 1 | 1.06 | 1.11 | 1.15 | 1.18 | 1.2 | 1.22 | 1.24 | 1.25 | 1.26 | |
| 環境溫度修正參數 | |||||||||||||
| 環境溫度（℃） | 20 | 25 | 32 | 35 | 40 | 42 | |||||||
| 系數2 | 1.2 | 1.11 | 1 | 0.95 | 0.85 | 0.66 | |||||||
| 進氣溫度修正參數（标準型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||||
| 系數3 | 1.35 | 1.3 | 1.25 | 1.17 | 1.12 | 1.05 | 1 | 0.94 | 0.87 | ||||
| 壓力露點修正參數 | |||||||||||||
| 壓力露點（℃） | 3 | 5 | 7 | 9 | 10 | ||||||||
| 系數4 | 1 | 1.09 | 1.18 | 1.3 | 1.33 | ||||||||
