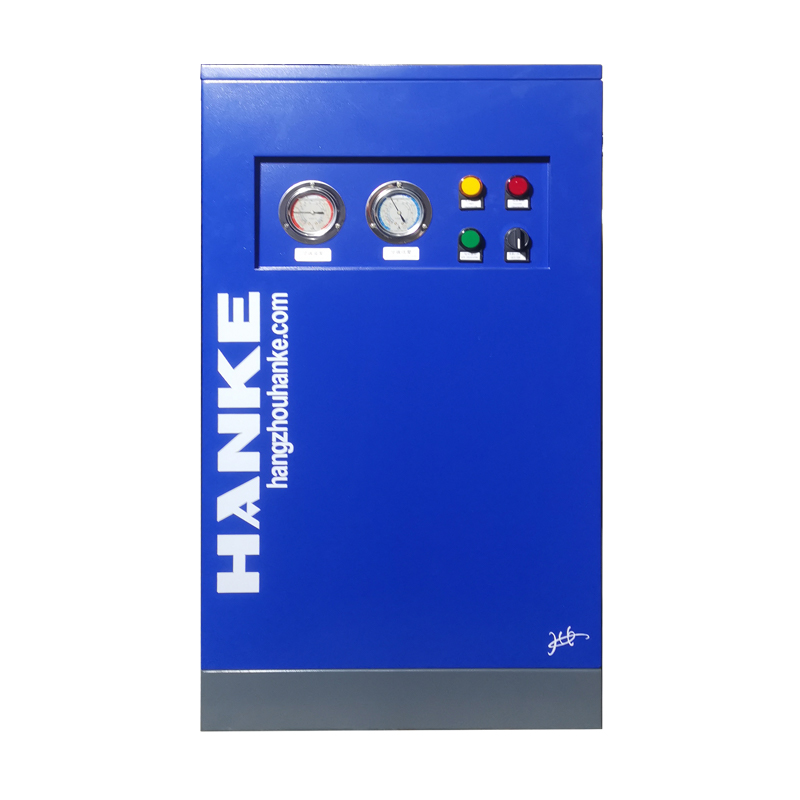

HK-J系列節能集成型冷凍式壓縮空氣幹燥機
流量0.8m³/min至36m³/min
工況條件
标準型
工作壓力：0.6-1.0MPa（特殊壓力可以定制）
進氣溫度：≤ 50℃
标準環境溫度：32℃
最高環境溫度：40℃
壓力露點：3~10℃
高溫型
工作壓力：0.6-1.0MPa（特殊壓力可以定制）
進氣溫度：≤80℃
标準環境溫度：32℃
最高環境溫度：40℃
壓力露點：3~10℃
設計特點
-獨特的三合一換熱器設計，結構緊湊，傳熱效率高，與傳統的管殼式換熱器相比，單位傳熱面積大5-10倍
-高強度的鋁合金和不鏽鋼材料設計，體積小，質量輕
-進口的制冷閥件，壓縮機采用國際名牌
-經濟實用的自動排水器
-靈敏可靠的儀器儀表控制元件
| HK-J系列技術參數表(标準型） | ||||||
| 型号 | 流量 m³/min | 裝機功率 KW | 空氣進出口接口尺寸 | 電壓 | 尺寸 L.W.H mm | 理論重量 KG |
| HK-J8A | 0.8 | 0.4 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 30 |
| HK-J10A | 1.2 | 0.4 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 35 |
| HK-J15A | 1.7 | 0.6 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 40 |
| HK-J20A | 2.4 | 0.6 | RC1" | 220V/1PH/50HZ | 550*450*760 | 45 |
| HK-J30A | 3 | 0.8 | RC1" | 220V/1PH/50HZ | 550*450*760 | 50 |
| HK-J40A | 4 | 0.8 | RC1" | 220V/1PH/50HZ | 550*450*760 | 52 |
| HK-J50A | 5.2 | 0.9 | RC1-1/2" | 220V/1PH/50HZ | 700*520*897 | 63 |
| HK-J60A | 6.5 | 1.1 | RC1-1/2" | 220V/1PH/50HZ | 700*520*897 | 78 |
| HK-J70A | 7 | 1.1 | RC1-1/2" | 220V/1PH/50HZ | 700*520*897 | 78 |
| HK-J80A | 8.5 | 1.5 | RC2" | 380V/3PH/50HZ | 800*660*952 | 102 |
| HK-J100A | 10.8 | 2.3 | RC2" | 380V/3PH/50HZ | 800*660*952 | 105 |
| HK-J120A | 14 | 2.6 | RC2" | 380V/3PH/50HZ | 900*1150*1425 | 112 |
| HK-J150A | 18 | 3 | RC2" | 380V/3PH/50HZ | 900*1150*1425 | 105 |
| HK-J200A | 22 | 3.8 | RC2-1/2" | 380V/3PH/50HZ | 900*1150*1425 | 239 |
| HK-J250A | 25 | 4.5 | RC2-1/2" | 380V/3PH/50HZ | 1020*1020*1529 | 258 |
| HK-J300A | 30 | 5.6 | RC3" | 380V/3PH/50HZ | 1020*1020*1529 | 280 |
| HK-J350A | 36 | 6 | RC3" | 380V/3PH/50HZ | 1020*1020*1529 | 320 |
| HK-J400A | 45 | 8 | DN100 | 380V/3PH/50HZ | 1300*1160*1420 | 384 |
| HK-J500A | 55 | 9.2 | DN100 | 380V/3PH/50HZ | 1300*1160*1420 | 460 |
| HK-J600A | 65 | 9.5 | DN125 | 380V/3PH/50HZ | 1614*1160*1500 | 552 |
| HK-J系列技術參數表(高溫型） | ||||||
| 型号 | 流量 m³/min | 裝機功率 KW | 空氣進出口接口尺寸 | 電壓 | 尺寸 L.W.H mm | 理論重量 KG |
| HK-J8AT | 0.8 | 0.4 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 32 |
| HK-J10AT | 1.2 | 0.4 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 37 |
| HK-J15AT | 1.7 | 0.6 | RC1/2" | 220V/1PH/50HZ | 400*480*710 | 42 |
| HK-J20AT | 2.4 | 0.6 | RC1" | 220V/1PH/50HZ | 550*450*763 | 47 |
| HK-J30AT | 3 | 0.8 | RC1" | 220V/1PH/50HZ | 550*450*763 | 52 |
| HK-J40AT | 4 | 0.8 | RC1" | 220V/1PH/50HZ | 550*450*760 | 55 |
| HK-J50AT | 5.2 | 0.9 | RC1-1/2" | 220V/1PH/50HZ | 800*654*1132 | 105 |
| HK-J60AT | 6.5 | 1.1 | RC1-1/2" | 220V/1PH/50HZ | 800*654*1132 | 120 |
| HK-J70AT | 7 | 1.1 | RC1-1/2" | 220V/1PH/50HZ | 800*654*1132 | 120 |
| HK-J80AT | 8.5 | 1.5 | RC2" | 380V/3PH/50HZ | 950*736*1220 | 165 |
| HK-J100AT | 10.8 | 2.3 | RC2" | 380V/3PH/50HZ | 950*736*1220 | 173 |
| HK-J120AT | 14 | 2.6 | RC2" | 380V/3PH/50HZ | 900*1150*1435 | 191 |
| HK-J150AT | 18 | 3 | RC2" | 380V/3PH/50HZ | 900*1150*1435 | 220 |
| HK-J200AT | 22 | 3.8 | RC2-1/2" | 380V/3PH/50HZ | 900*1150*1435 | 239 |
| HK-J250AT | 25 | 4.5 | RC2-1/2" | 380V/3PH/50HZ | 1020*1020*1529 | 258 |
| HK-J300AT | 30 | 5.6 | RC3" | 380V/3PH/50HZ | 1100*1450*1480 | 460 |
| HK-J350AT | 36 | 6 | RC3" | 380V/3PH/50HZ | 1100*1450*1480 | 510 |
| HK-J400AT | 45 | 8 | DN100 | 380V/3PH/50HZ | 1493*1160*1700 | 610 |
| HK-J500AT | 55 | 9.2 | DN100 | 380V/3PH/50HZ | 1493*1160*1700 | 732 |
| HK-J600AT | 65 | 9.5 | DN125 | 380V/3PH/50HZ | 1700*1700*1936 | 878 |
| 工作壓力修正參數 | |||||||||||||
| BAR | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| 系數1 | 0.85 | 0.93 | 1 | 1.06 | 1.11 | 1.15 | 1.18 | 1.2 | 1.22 | 1.24 | 1.25 | 1.26 | |
| 環境溫度修正參數 | |||||||||||||
| 環境溫度（℃） | 20 | 25 | 32 | 35 | 40 | 42 | |||||||
| 系數2 | 1.2 | 1.11 | 1 | 0.95 | 0.85 | 0.66 | |||||||
| 進氣溫度修正參數（标準型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 系數3 | 2.7 | 2.38 | 1.53 | 1.25 | 1 | 0.84 | |||||||
| 進氣溫度修正參數（高溫型） | |||||||||||||
| 進氣溫度（℃） | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | ||||
| 系數3 | 1.35 | 1.3 | 1.25 | 1.17 | 1.12 | 1.05 | 1 | 0.94 | 0.87 | ||||
| 壓力露點修正參數 | |||||||||||||
| 壓力露點（℃） | 3 | 5 | 7 | 9 | 10 | ||||||||
| 系數4 | 1 | 1.09 | 1.18 | 1.3 | 1.33 | ||||||||
